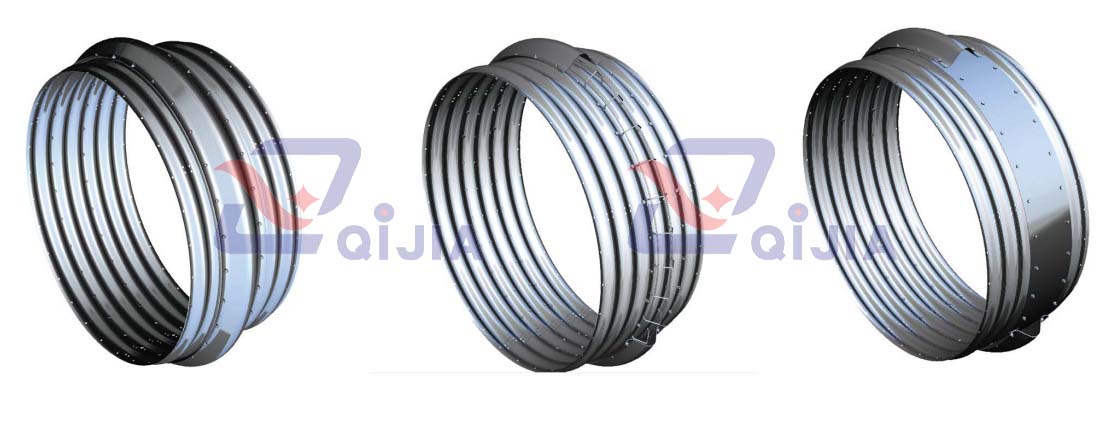

高強型鋼波紋管涵
 |
 |
 |
|
 |
|
產品簡介：
高強型鋼波紋管涵可以借助自身特殊結構特性用相對普通鋼波紋管涵更小的鋼板厚度達到相同的承載力，鋼板整體厚度可降低最大20%顯著降低管涵總體造價，特別適合用于高填土工程；當鋼波紋管涵遇到傾斜度較大時，此種管涵可以保證管體的波紋形狀不發生改變，以確保管涵的支撐作用，此種產品可以適用0-20.6度夾角的傾斜環境。
工作原理：

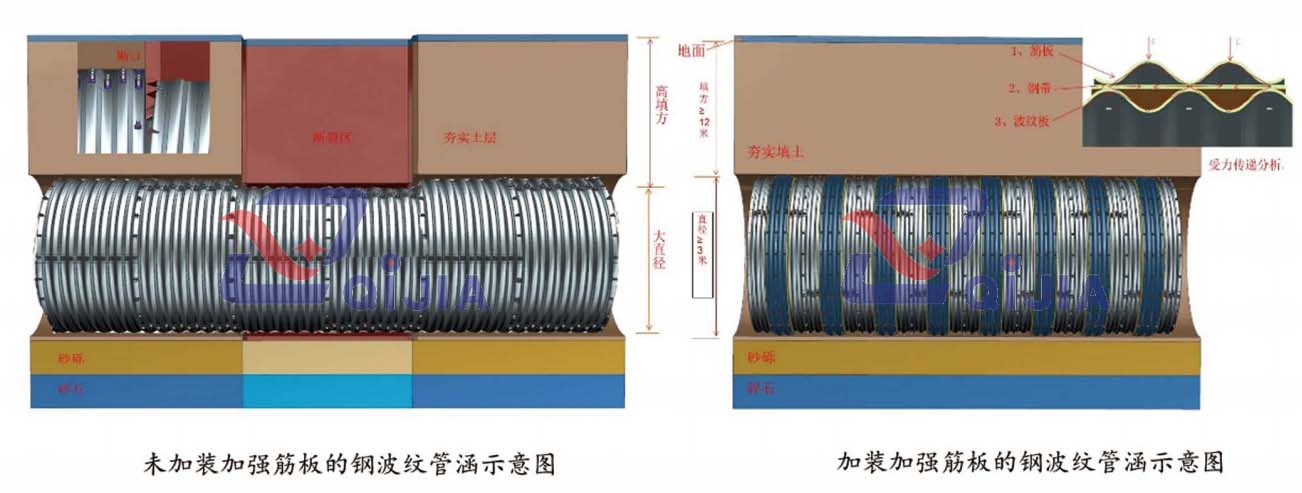

高強型鋼波紋板的支撐結構，在加強筋板及波紋板之間設置有鋼帶，加強筋板與波紋板在鋼帶兩側對稱設置，加強筋板及波紋板的波浪形結構的波谷設置有通孔，通孔內設置有螺栓，加強筋板，波紋板及鋼帶借助螺栓形成整體結構，鋼帶把加強筋板與波紋板的波腔分成了兩個單獨的閉式鋼性結構，更好的增強了波紋板抗壓能力，阻斷了波紋板波形的形變，保證了整體結構的承載能力。
安裝步驟：

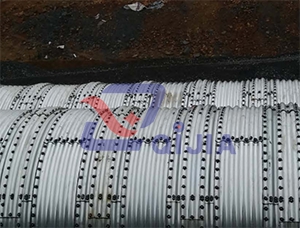

（1）安裝時先從上游開始向下游安裝當安裝到填土方較高時開始安裝高強型鋼波紋板結構。
（2）先拼接兩圈波峰帶有連接孔的波紋板拼接成圓管涵。
（3）在波峰帶有連接孔的波紋板的外側貼服帶有連接孔的鋼帶。
（4）在鋼帶的外側貼服和管涵相同波形的波谷帶有連接孔的鋼波紋板。
（5）將螺栓墊上墊片通過波紋板和鋼帶和筋板上的通孔，用手動扳手擰至270N-340N，完成高強結構的安裝。
（6）本結構可以根據填土高度的變化而改變其間距距離。
